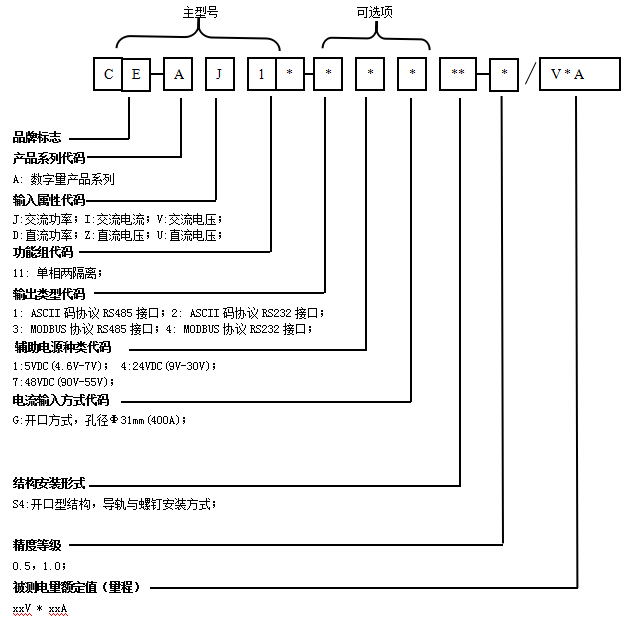

【型号】 CE-AJ11-**GS4-0.5
【检测范围】 1-500V/5-400A

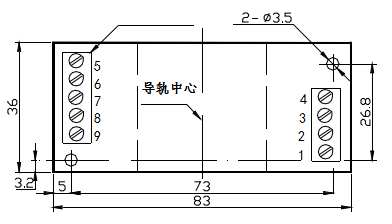

【安装方式】 导轨式+螺孔
【输出】 RS485
电流开口式测量的电量综合测量单相智能型隔离变送器，对交流单相回路进行全参数测量；采用高精度24位专用AD芯片，动态范围比高达1000：1；测量参数有电压、电流、频率、有功功率、无功功率、功率因数和累计电量等各种电参数，精度高，稳定性好，通讯速率高。全隔离处理技术，抗干扰能力强。测量电量参数通过RS-485 数字接口输出实现远程传输,产品的MODBUS协议完全兼容于各种组态软件或PLC设备里的MODBUS(RTU)协议。可应用于电力、机房监控、工业测量等领域。
|
指标名称 |
技 术 指 标 |
单位 |
备 注 |
|
精度等级 |
0.5，1.0 |
% |
电流20A以下1.0级 |
|
产品量程 |
500V*400A； |
每种规格的最大量程； | |
|
产品频响 |
产品频响:20Hz-1KHz；频率测量：45-65Hz |
||
|
通信速率 |
19.2K，9600（缺省），4800，2400，1200 |
bps |
出厂默认通讯格式：9600、N/8/1、地址1 |
|
通信接口 |
RS-485(双绞线) 、RS-232C(三线/仅N型) |
RS422可选 | |
|
通信格式 |
无校验 |
||
|
最大通信节点数 |
64 |
节点 |
仅对RS-485 |
|
总线保护功能 |
可承受400W的瞬时脉冲电压 |
具有自动热关断和ESD保护功能； | |
|
内部数据更新速率 |
100 |
mS |
|
|
工作温度范围 |
-20℃～+60℃ |
||
|
隔离电压 |
输入输出隔离耐压: 2500V DC/1分钟 电源与输入之间隔离耐压：2500V DC/1分钟 电源与输出之间隔离耐压：2500V DC/1分钟 |
V |
两隔离的产品电源与输出之间共地，只存在输入与输出之间隔离耐压 |
|
过载能力 |
2倍标称输入电压，持续1ｓ，间隔10ｓ，重复10次；10倍标称输入电流(仅穿孔式)，持续1ｓ，间隔300ｓ，重复5次.。 |
当被测信号超出线性测量范围时不保证检测精度 | |
|
平均无故障工作时间 |
>30000 |
小时 |
|
|
辅助电源 |
+5V/+12V/+24V/+48V/ AC220V |
V |
220VAC,DC仅对N型产品 |
|
额定功耗 |
≤250mW(+12V)，≤500mW(+24V) |
mW |
辅助电源不同，功耗不同 |
|
温漂特性 |
≤300 |
ppm/℃ |
（-20℃～+60℃） |
具有宽电源供电可选：DC:10-30V或10-55V或AC/DC:85-265V。
现场安装操作简单、开合式安装，方便快捷。
可双极性测量，带正反向有功功率与累积电量计量功能。
同行产品中体积最小，电流测量范围大的智能型变送器。
电度具有正反向分别累加功能，具有掉电存储。
具有红、绿发光二极管指示，红灯指示产品正常运行(100mS闪烁)，绿灯指示产品通讯。
抗干扰能力强，输入、输出、电源端口抵制浪涌电压可达2KV以上。
